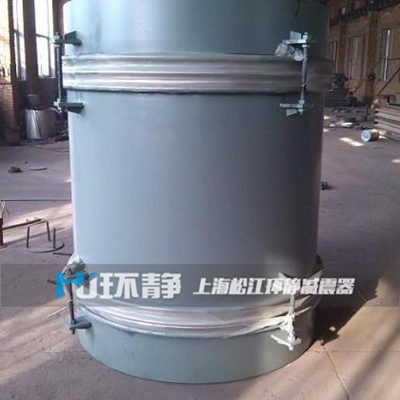

JXH型小拉桿橫向波紋補償器由兩段波紋管、中間接管及帶有限螺母的小拉桿等零件組成，它在吸收管系任意平面內的橫向位移，同時吸收軸向位移。小拉桿不能承受內壓推力。.用戶使用時若需要小拉桿，在安裝后務必將螺母松開并離天耳板（或撐板）一段距離（數值由由向補償量確定）.若實際補償量大于樣本上的規定值，產品在安裝后拆除小拉桿。
【產品名稱】：JXH型小拉桿橫向波紋補償器
【產品別名】：小拉桿波紋補償器，橫向波紋補償器
【產品規格】：【DN100mm-DN600mm】
【產品壓力】：0.6-1.6MPa
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【產品顏色】：藍色，可根據客戶要求調色.
【工作溫度】：-20度至80度
在線咨詢
購買熱線：021-6999-0533
JXH型小拉桿橫向波紋補償器習慣上也叫膨脹節，或伸縮節。小拉桿橫向型補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
1.補償吸收管道軸向、橫向、角向熱變形。
2. 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。
3.吸收設備振動，減少設備振動對管道的影響。
4.吸收地震、地陷對管道的變形量。

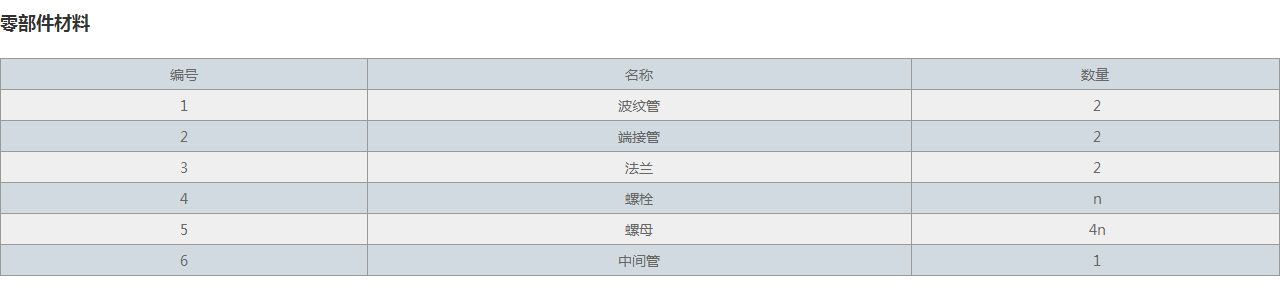

請點擊圖片看大圖
| 編號 | 名稱 | 數量 |
| 1 | 波紋管 | 2 |
| 2 | 端接管 | 2 |
| 3 | 法蘭 | 2 |
| 4 | 螺栓 | n |
| 5 | 螺母 | 4n |
| 6 | 中間管 | 1 |

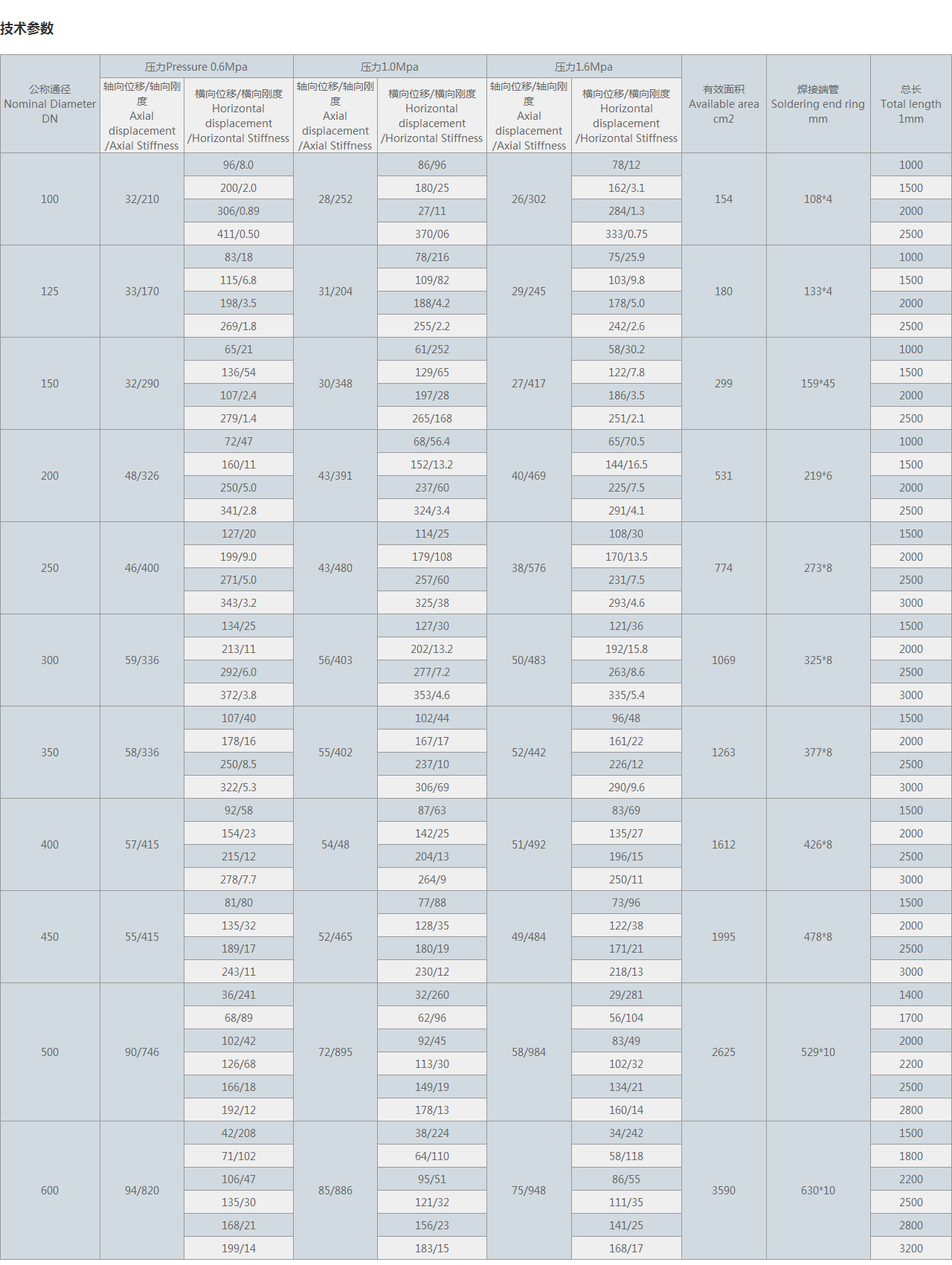

請點擊圖片看大圖
|
公稱通徑 Nominal Diameter DN |
壓力Pressure 0.6Mpa | 壓力1.0Mpa | 壓力1.6Mpa |
有效面積 Available area cm2 |
焊接端管 Soldering end ring mm |
總長 Total length 1mm |
|||
|
軸向位移/軸向剛度 Axial displacement /Axial Stiffness |
橫向位移/橫向剛度 Horizontal displacement /Horizontal Stiffness |
軸向位移/軸向剛度 Axial displacement /Axial Stiffness |
橫向位移/橫向剛度 Horizontal displacement /Horizontal Stiffness |
軸向位移/軸向剛度 Axial displacement /Axial Stiffness |
橫向位移/橫向剛度 Horizontal displacement /Horizontal Stiffness |
||||
| 100 | 32/210 | 96/8.0 | 28/252 | 86/96 | 26/302 | 78/12 | 154 | 108*4 | 1000 |
| 200/2.0 | 180/25 | 162/3.1 | 1500 | ||||||
| 306/0.89 | 27/11 | 284/1.3 | 2000 | ||||||
| 411/0.50 | 370/06 | 333/0.75 | 2500 | ||||||
| 125 | 33/170 | 83/18 | 31/204 | 78/216 | 29/245 | 75/25.9 | 180 | 133*4 | 1000 |
| 115/6.8 | 109/82 | 103/9.8 | 1500 | ||||||
| 198/3.5 | 188/4.2 | 178/5.0 | 2000 | ||||||
| 269/1.8 | 255/2.2 | 242/2.6 | 2500 | ||||||
| 150 | 32/290 | 65/21 | 30/348 | 61/252 | 27/417 | 58/30.2 | 299 | 159*45 | 1000 |
| 136/54 | 129/65 | 122/7.8 | 1500 | ||||||
| 107/2.4 | 197/28 | 186/3.5 | 2000 | ||||||
| 279/1.4 | 265/168 | 251/2.1 | 2500 | ||||||
| 200 | 48/326 | 72/47 | 43/391 | 68/56.4 | 40/469 | 65/70.5 | 531 | 219*6 | 1000 |
| 160/11 | 152/13.2 | 144/16.5 | 1500 | ||||||
| 250/5.0 | 237/60 | 225/7.5 | 2000 | ||||||
| 341/2.8 | 324/3.4 | 291/4.1 | 2500 | ||||||
| 250 | 46/400 | 127/20 | 43/480 | 114/25 | 38/576 | 108/30 | 774 | 273*8 | 1500 |
| 199/9.0 | 179/108 | 170/13.5 | 2000 | ||||||
| 271/5.0 | 257/60 | 231/7.5 | 2500 | ||||||
| 343/3.2 | 325/38 | 293/4.6 | 3000 | ||||||
| 300 | 59/336 | 134/25 | 56/403 | 127/30 | 50/483 | 121/36 | 1069 | 325*8 | 1500 |
| 213/11 | 202/13.2 | 192/15.8 | 2000 | ||||||
| 292/6.0 | 277/7.2 | 263/8.6 | 2500 | ||||||
| 372/3.8 | 353/4.6 | 335/5.4 | 3000 | ||||||
| 350 | 58/336 | 107/40 | 55/402 | 102/44 | 52/442 | 96/48 | 1263 | 377*8 | 1500 |
| 178/16 | 167/17 | 161/22 | 2000 | ||||||
| 250/8.5 | 237/10 | 226/12 | 2500 | ||||||
| 322/5.3 | 306/69 | 290/9.6 | 3000 | ||||||
| 400 | 57/415 | 92/58 | 54/48 | 87/63 | 51/492 | 83/69 | 1612 | 426*8 | 1500 |
| 154/23 | 142/25 | 135/27 | 2000 | ||||||
| 215/12 | 204/13 | 196/15 | 2500 | ||||||
| 278/7.7 | 264/9 | 250/11 | 3000 | ||||||
| 450 | 55/415 | 81/80 | 52/465 | 77/88 | 49/484 | 73/96 | 1995 | 478*8 | 1500 |
| 135/32 | 128/35 | 122/38 | 2000 | ||||||
| 189/17 | 180/19 | 171/21 | 2500 | ||||||
| 243/11 | 230/12 | 218/13 | 3000 | ||||||
| 500 | 90/746 | 36/241 | 72/895 | 32/260 | 58/984 | 29/281 | 2625 | 529*10 | 1400 |
| 68/89 | 62/96 | 56/104 | 1700 | ||||||
| 102/42 | 92/45 | 83/49 | 2000 | ||||||
| 126/68 | 113/30 | 102/32 | 2200 | ||||||
| 166/18 | 149/19 | 134/21 | 2500 | ||||||
| 192/12 | 178/13 | 160/14 | 2800 | ||||||
| 600 | 94/820 | 42/208 | 85/886 | 38/224 | 75/948 | 34/242 | 3590 | 630*10 | 1500 |
| 71/102 | 64/110 | 58/118 | 1800 | ||||||
| 106/47 | 95/51 | 86/55 | 2200 | ||||||
| 135/30 | 121/32 | 111/35 | 2500 | ||||||
| 168/21 | 156/23 | 141/25 | 2800 | ||||||
| 199/14 | 183/15 | 168/17 | 3200 | ||||||
注：大于DN600的均可按用戶要求制造
Note:custom-made products(>DN600) are available
